介質損耗測試儀的工作原理是什么？

        在電力工作者的日常工作中，時常需要進行介質損耗測試，需要用到介質損耗測試儀，只有弄清楚了該設備的工作原理，才能好好的使用好該設備，那么介質損耗測試儀的工作原理是怎么樣的呢？本文來給大家簡單介紹。

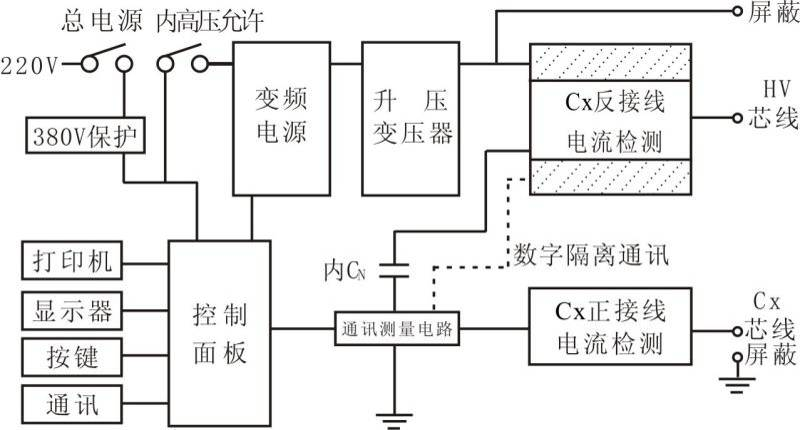

        儀器的電路圖：

        測量電路：傅里葉變換、復雜運算等全運算和量程切換、變頻電源控制等。

        控制面板：打印機，鍵盤，顯示器和通訊繼電器。

        變頻電源：采用SPWM開關電路產生大功率正弦穩壓輸出。

        升壓變壓器：將變頻電源輸出提升到測量電壓，最大無功輸出2千伏安/1分鐘。

        標準電容：內部Cn，測量參考。

        CN電流檢測：用于檢測電容器內部標準電流，10μA-1a，輸入電阻＜2_uuu。

        CX正極接線電流檢測：僅用于正極接線測量，10％A~1A，輸入電阻＜2％。

        Cx反向接線電流檢測：僅用于反向接線測量，10μA~1A，輸入電阻＜2Ω。

        反向數字隔離通信：隔離電壓20kV，采用精密MPPM數字調制解調器將反向連接的電流信號發送到低壓側。

        介質損耗測試儀的工作原理其實很簡單，電力工作者只有熟練掌握了該設備的工作原理，才能在使用的過程中游刃有余，起到事半功倍的效果，也能通過該設備，快速查找出電力變壓器、互感器、電容器、避雷器等高壓電力設備的介質損耗值。

湖北儀天成電力設備有限公司

2022年6月22日
