全自動變比組別測試儀怎樣使用？

       電力工作者想要檢測變壓器是否有故障，使用全自動變比組別測試儀對其進行檢測，就可以知道變壓器的故障問題有哪些。那么，全自動變比組別測試儀怎樣使用呢？下面為大家簡單介紹。

       步驟一、對儀器和被試品接線。

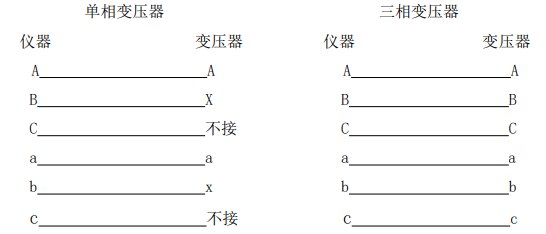

       單相變壓器和三相變壓器接線方法有所不同，可以參考下圖：

       變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座（內付2A的保險），另一端與交流220V電源相聯。接線需要注意的是：切勿將變壓器的高低壓接反！

       步驟二、設置參數，開始測量。

       打開電源開關開機，在屏幕上菜單選擇接線方法，對參數如標準變比進行設置，然后開始測量。這里有標準變比的設置方法和調壓比的設置方法是相同的。設置標準變比，設置調壓變比，然后開始測試。這其中需要注意:設置的標準變比為線電壓之比,與QJ35電橋不同,不需要換算!

       變比調壓比設置實例

例1. 變壓器的電參數為

接法:Yy

電壓比:10000V±3×5%/400V

接法設為:Yy

標準變比設為：10000/400=25（即為額定檔位的）

調壓比設為： 5.00%

選擇“開始數據測量”，按“確認”鍵開始測量。

       每次測量完成后，儀器自動保存數據，最多保存30個數據,超過3０后，比如此次數據存入第30次，第一次數據自動清除，即先進先出。

       以上就是使用變比組別測試儀的使用方法。
