串聯諧振交流耐壓試驗裝置選型方案
高壓耐壓試驗中，串聯諧振交流耐壓試驗裝置是很多電力工作者的選擇。這是由于串聯諧振有著其耐壓優勢，可以有效檢測出電力電纜的絕緣缺陷。市場上有很多串諧耐壓裝置，各種型號參數，要如何選擇呢？下面小編為大家介紹。
針對串聯諧振交流耐壓試驗裝置的選型，主要我們需要根據被試品的參數來選擇檢測裝置。以電力電纜為例，電力電纜主要要看其電壓等級，電纜長度、電纜的截面積等等參數特點，電力工作者根據電力電纜的這些參數來選擇合適的串諧交流耐壓試驗裝置即可。

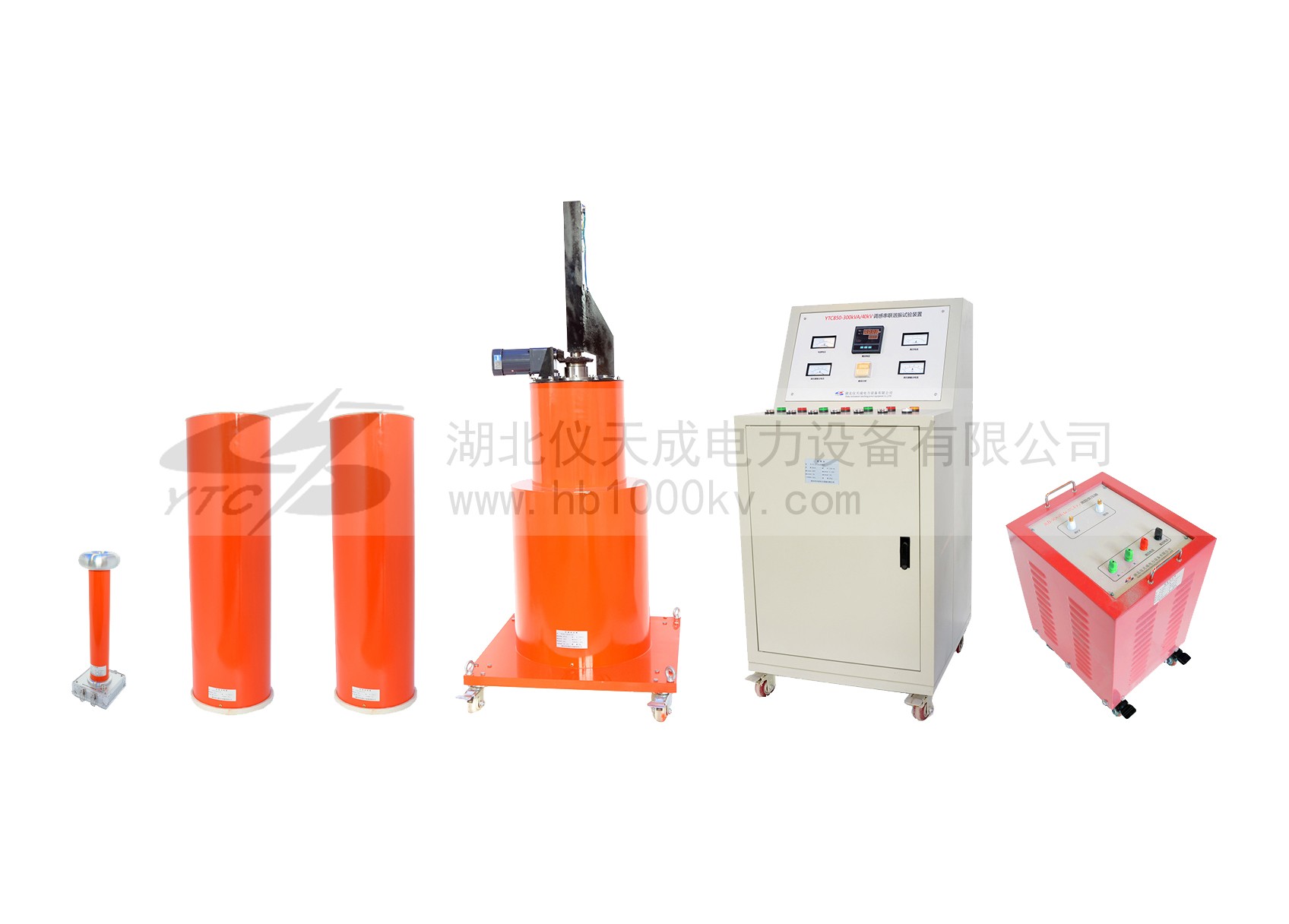

變頻串聯諧振交流耐壓試驗裝置選型方案：
產品型號 | 產品基本配置 | ||||
變頻電源1臺 | 諧振電抗器 | 勵磁變壓器1臺 | 分壓器1臺 | 適用對象 | |
YTC850-44/22 | 2.5KW | 1A/22KV二臺 | 2.5KVA/1KV | 25KV | 10KV電纜≤1km(300㎡) |
YTC850-88/22 | 4KW | 2A/22KV二臺 | 4KVA/1KV | 25KV | 10KV電纜≤2km(300㎡) |
YTC850-132/22 | 6KW | 2A/22KV三臺 | 6KVA/1/3KV | 60KV | 10KV電纜≤3km(300㎡) |
YTC850-176/22 | 8KW | 2A/22KV四臺 | 8KVA/1/3KV | 60KV | 10KV電纜≤4km(300㎡) |
YTC850-220/22 | 10KW | 2.5A/22KV四臺 | 10KVA/1/3KV | 60KV | 10KV電纜≤5km(300㎡) |
YTC850-264/22 | 12KW | 2A/22KV六臺 | 12KVA/1/3KV | 60KV | 10KV電纜≤6km(300㎡) |
YTC850-396/22 | 18KW | 3A/22KV六臺 | 18KVA/1/3KV | 60KV | 10KV電纜≤8km(300㎡) |
選擇串聯諧振交流耐壓試驗裝置時，可以適當將電壓等級選擇大一點，因?yàn)檫@樣可以覆蓋的可以做的電力試驗的電壓等級，范圍更廣一點。湖北儀天成電力設備有限公司是專業生產該儀器的老牌廠家，其生產的串聯諧振耐壓試驗裝置質量過硬，售后無憂，用戶可以放心選擇！
湖北儀天成電力設備有限公司
2022年7月20日
